頻率：24.000MHz~54.000MHz

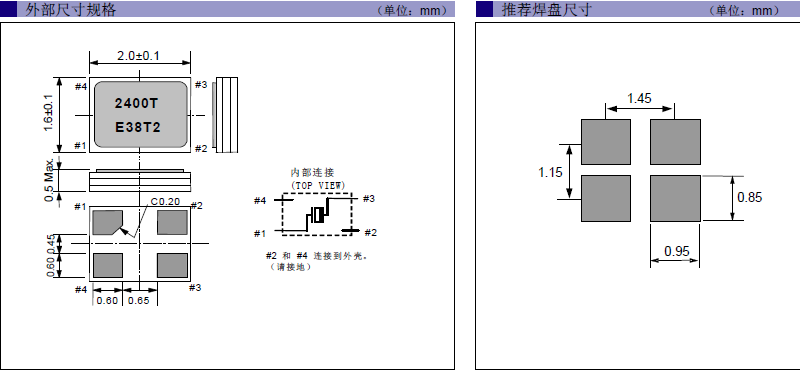

尺寸：2.0*1.6*0.5mm
愛普生晶振,貼片晶振,FA2016AN晶振,X1E0003510001晶振
| 制造商 | 愛普生 | 產地 | 日本 | 產品編碼 |
Q22FA1280004500 |
| 頻率 |
30.000MHz |
負載 |
20pF |
溫度范圍 | -40℃~+85℃ |
| 頻率偏差 |
±30ppm |
封裝 |
陶瓷面貼片 | 尺寸 | 2.0*1.6*0.5mm |
|

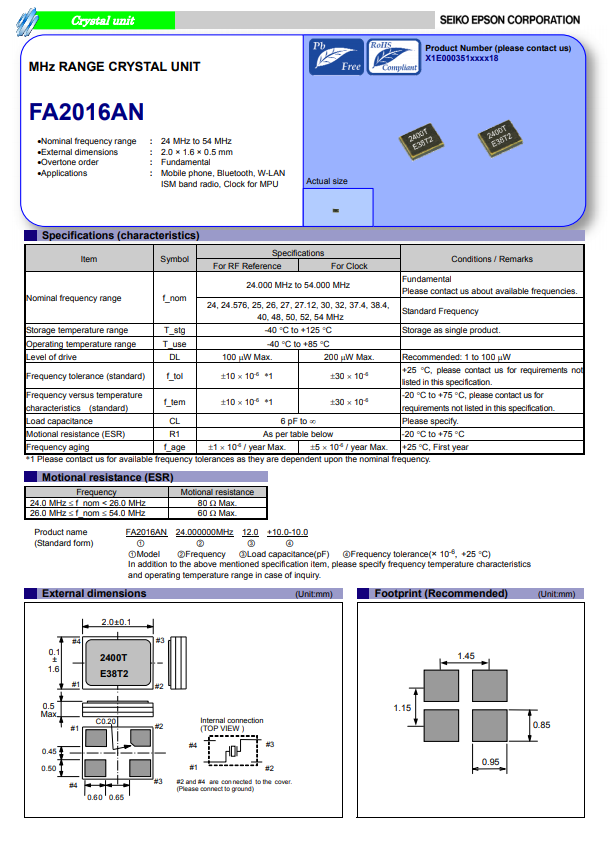

愛普生晶振規格 |
單位 |
FA2016AN晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
24.000MHz~54.000MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10,±30× 10-6 (標準) |
+25°C 對于超出標準的規格說明,
|
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-40°C～+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6~20PF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
貼片晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
