日本愛普生晶振FA-128,Q22FA12800013石英諧振器

頻率：24MHZ

尺寸：2.0*1.6mm

日本愛普生晶振FA-128,Q22FA12800013石英諧振器,EPSON晶振,石英晶體諧振器,無源晶振,SMD晶振,貼片石英晶振,藍牙晶振,移動電話晶振,型號FA-128,編碼Q22FA12800013是一款金屬面四腳貼片型的無源諧振器,尺寸為2016mm,頻率24MHZ,負載電容16pF,精度±30ppm,工作溫度-25to+70°C,具備良好的穩定性能和耐壓性能,也是一款非常適合用于移動電話,藍牙,無線-局域網,ISM 頻段電臺廣播,MPU時鐘等領域.

Q22FA12800008石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.日本愛普生晶振FA-128,Q22FA12800013石英諧振器

訂購熱線：0755-27876201

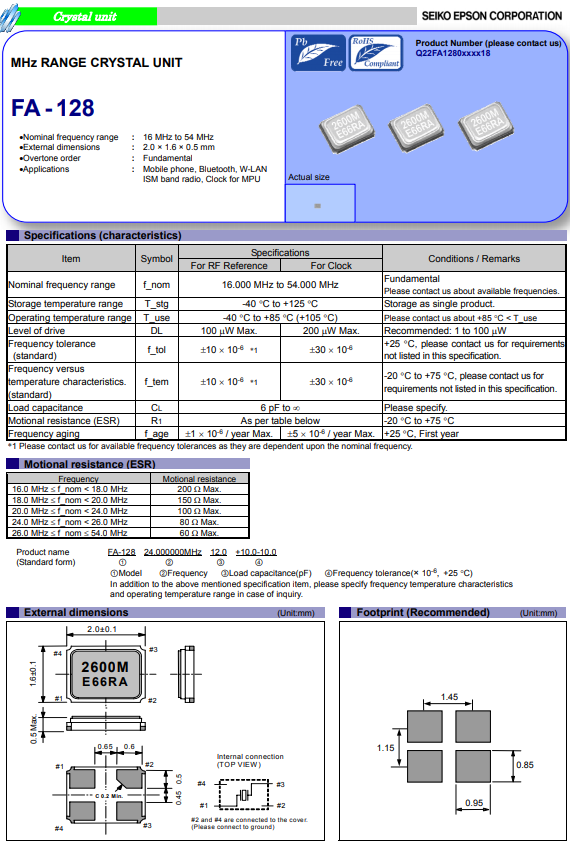

Q22FA12800013晶振參數表

愛普生晶振規格	單位	FA-128晶振	石英晶振基本條件
標準頻率	f_nom	24MHz	標準頻率
儲存溫度	T_stg	-40°C～+125°C	裸存
工作溫度	T_use	-25°C～+70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.jintuocc.com/
頻率溫度特征	f_tem	±30 × 10-6/-25°C～+70°C	超出標準的規格請聯系我們.
負載電容	CL	16PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

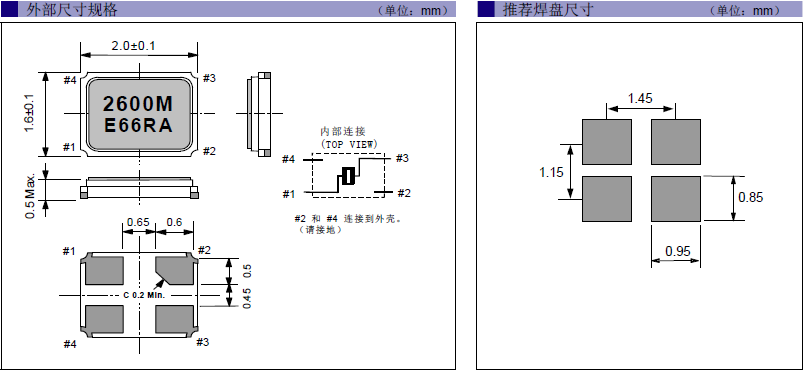

日本愛普生晶振FA-128,Q22FA12800013石英諧振器 尺寸圖

FA-128,Q22FA12800013晶振使用注意事項

1.抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2.輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.日本愛普生晶振FA-128,Q22FA12800013石英諧振器
3.化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4.粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5.鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6.靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作

機械振動的影響

當貼片無源晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導

(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。日本愛普生晶振FA-128,Q22FA12800013石英諧振器

愛普生晶振公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。

實施創新戰略，提高自主創新能力，確保公司可持續發展。實施節約戰略，提高建設節約環保型企業能力，確保實現節能環保規劃目標。日本愛普生晶振FA-128,Q22FA12800013石英諧振器

致力于環境保護，包括預防污染。在產品的規劃到制造、運行維修等整個過程中，努力提供環保型的進口環保晶振產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。在積極公開有關環境的信息的同時，通過支持環保活動，廣泛地為社會作貢獻。致力于保護生物多樣性和可持續利用。切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act），努力提高環境性能，不斷改善運用系統。

加強環境意識教育，提高全員環境意識，充分調動職工的積極性，積極使用環保型原材料，減少生產過程中的廢棄物產生量，努力向相關方施加環境影響。

我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求。努力探索生產中所使用的有毒有害物質的替代，本著污染預防的思想，使我們的產品更趨于綠色，提高本公司的社會形象。

不斷改進設計，優化工藝，調整工廠布局，采取相應措施，減少各種污染環境的因素，盡可能地節省資源和能源，積極保護廠區和周圍地區的環境，在愛普生晶振公司產品的生產與經營過程中充分考慮對環境的影響，為人類的健康生存和持續發展作出貢獻。

編碼	LxWxH/尺寸	Model/型號	Frequency/頻率	CL Value/負載	Freq.tol./頻率 @+25°C	Oper. Temper. Range/工作溫度
Q22FA12800002	2 x 1.6 x 0.5mm	FA-128	48.000000 MHz	12 pF	+/-50 ppm	-20 to +70 °C
Q22FA12800007	2 x 1.6 x 0.5mm	FA-128	38.400000 MHz	10 pF	+/-15 ppm	-20 to +85 °C
Q22FA12800008	2 x 1.6 x 0.5mm	FA-128	27.000000 MHz	10 pF	+/-30 ppm	-20 to +70 °C
Q22FA12800010	2 x 1.6 x 0.5mm	FA-128	38.400000 MHz	10 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800011	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	10 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800013	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	16 pF	+/-30 ppm	-25 to +70 °C
Q22FA12800014	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	16 pF	+/-30 ppm	-40 to +85 °C
Q22FA12800018	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	12 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800020	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	9 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800021	2 x 1.6 x 0.5mm	FA-128	27.120000 MHz	10 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800022	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	10 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800024	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	12 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800025	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	8 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800026	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	8 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800030	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	12 pF	+/-30 ppm	-20 to +70 °C
Q22FA12800031	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	18 pF	+/-30 ppm	-20 to +75 °C
Q22FA12800034	2 x 1.6 x 0.5mm	FA-128	27.120000 MHz	8 pF	+/-15 ppm	-30 to +70 °C
Q22FA12800035	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	10 pF	+/-30 ppm	-20 to +75 °C
Q22FA12800037	2 x 1.6 x 0.5mm	FA-128 EPSON晶振	24.000000 MHz	12 pF	+/-50 ppm	-20 to +75 °C
Q22FA12800038	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	10 pF	+/-50 ppm	-20 to +75 °C
Q22FA12800043	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	8 pF	+/-10 ppm	-40 to +85 °C
Q22FA12800044	2 x 1.6 x 0.5mm	FA-128	48.000000 MHz	16 pF	+/-15 ppm	-40 to +85 °C
Q22FA12800045	2 x 1.6 x 0.5mm	FA-128	38.400000 MHz	8.5 pF	+/-10 ppm	-20 to +75 °C
Q22FA12800047	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	12 pF	+/-10 ppm	-20 to +85 °C
Q22FA12800053	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	12 pF	+/-10 ppm	-20 to +70 °C
