頻率:32.768KHz

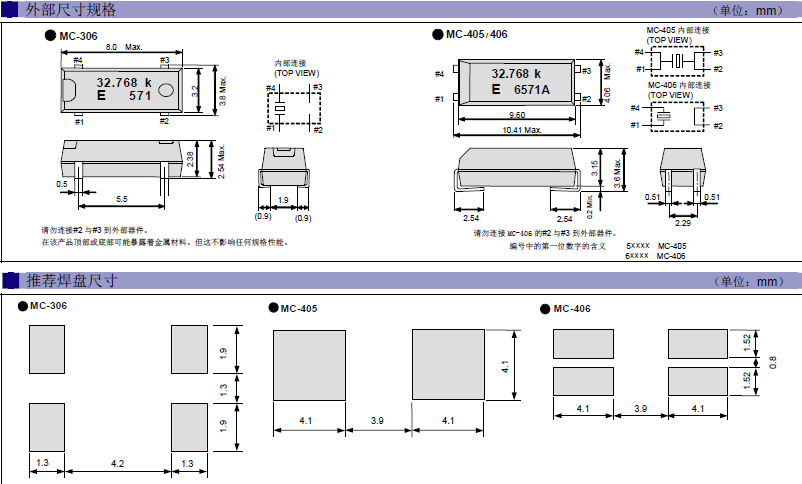

尺寸:8.0*3.8mm
愛普生株式會社EPSON晶振,愛普生拓優科夢,(EPSON—YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶振, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO).1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
愛普生晶振,貼片晶振,MC-306晶振,Q13MC3061000200晶振,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
超小型石英貼片晶振晶片的設計:石英晶片的長寬尺寸已要求在±0.002mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確,使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.
愛普生晶振規格 |
單位 |
MC-306晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
儲存溫度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
1.0μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
7pF,9pF,12.5pF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
尺寸 | 型號 | 編碼 | 頻率 | 工作溫度 | Tumover Temperature |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061000200 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061000300 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061000400 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061000500 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061000700 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061000900 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061001000 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061001200 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061001600 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061001700 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061001800 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061001900 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061002100 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061002200 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061002300 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061002400 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061002800 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061003000 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
8 x 3.8 x 2.54 mm | MC-306 | Q13MC3061003500 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC |
MC-306晶振同款32.768K系列
MC-306 | 8.0 x 3.8 x 2.54 |
32.768
(available 20 to 120)
|
+/-20 +/-50 (+/-50 +/-100) |
-40 to +85 |
MC-306
|
---|---|---|---|---|---|
MC-405 | 10.41 x 4.06 x 3.6 |
32.768
(available 20 to 120)
|
+/-20 +/-50 (+/-50 +/-100) |
-40 to +85 |
MC-405
|
MC-406 | 10.41 x 4.06 x 3.6 |
32.768
(available 20 to 120)
|
+/-20 +/-50 (+/-50 +/-100) |
-40 to +85 |
MC-406
|
愛普生晶振各項注意事項:
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了進口晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.
機械振動的影響
當SMD晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管有源晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.EPSON晶振環保方針:
EPSON晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質,溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.
根據需要,提高環境技術,材料和TCXO晶振產品的發展信息及環境管理活動的公開性.
愛普生晶振公司的目標是保證產品繼續滿足客戶要求的同時對環境的影響降小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進.
承諾保護環境,重視員工,客戶和公眾的健康和安全.我們從事任何活動,都要以注重安全和環保方式,并考慮到生態系統的復雜性和相關性.
建立目標指標,監測程序,利用最好的管理手段,應用節約成本的技術,持續改進我們的環境表現.我們承諾采取積極的,預防性的戰略管理來對自然環境和地方社區的影響小化.
