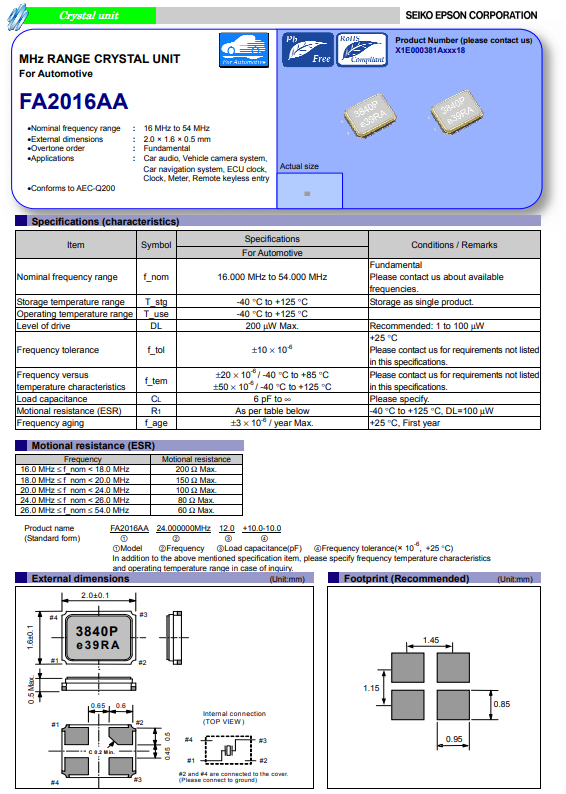

頻率：16MHz～50MHz
尺寸：2.0x1.6x0.5mm
貼片晶振本身體積小,薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
愛普生晶振,貼片晶振,FA2016AA晶振,無源晶振
| 制造商 | 愛普生 | 產地 | 日本 | 產品型號 | FA2016AA |
| 頻率 |
16MHz～50MHz |
負載 |
20pF |
溫度范圍 |
-30°C～+85°C |
| 頻率偏差 |
±10ppm |
封裝 |

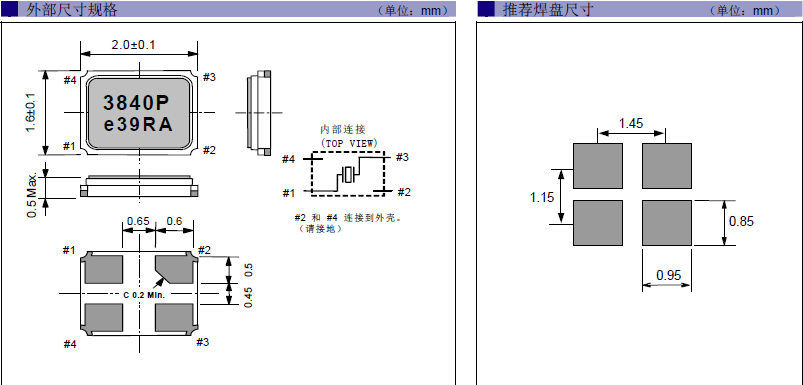

陶瓷面貼片 | 尺寸 | 2.0x1.6x0.5mm |
|
愛普生晶振規格 |
單位 |
FA2016AA晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
16MHz～50MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+125°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10× 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±20×10-6/-40°C～+85°C
±50×10-6/-40°C～+125°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6pF～20pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
清洗
使用AT-切割晶體和表面聲波(SAW)諧振器/聲表面濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下,晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.
激勵功率
在晶體單元上施加過多驅動力,會導致石英晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).
負載電容
振蕩電路中負載電容的不同,可能導致恒溫晶體振蕩器的振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
