頻率:24MHz~66MHz

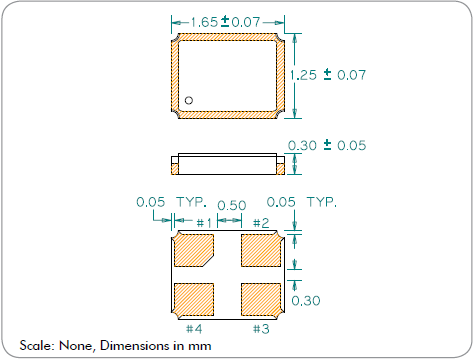

尺寸:1.6*1.2*0.4mm
小型表面貼片型貼片晶振,較適合使用在汽車電子領域中,比如車載晶振,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從24MHz起對應,小型,薄型具備強防焊裂性,石英晶體在惡劣嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊盤以及高溫回流溫度曲線要求,符合AEC-Q200認證.
百利通亞陶石英晶振,貼片晶振,US晶振,US3200005Z晶振
制造商 | 百利通亞陶 | 產地 | 臺灣 | 產品型號 | US |
頻率 |
32MHz |
負載 |
8pF~20pF |
溫度范圍 | -20℃~+125℃ |
頻率偏差 |
±10ppm |
封裝 |
金屬面貼片 | 尺寸 | 1.6*1.2*0.4mm |
百利通亞陶晶振規格 |
單位 |
US晶振 |
石英晶振基本條件 |
標準頻率 |
f_nom |
24MHz~66MHz |
標準頻率 |
儲存溫度 |
T_stg |
-40°C~+125°C |
裸存 |
工作溫度 |
T_use |
-20°C~+125°C |
標準溫度 |
激勵功率 |
DL |
200μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±10~±50× 10-6(標準) |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±10~±70×10-6/-20°C~+125°C
|
超出標準的規格請聯系我們. |
負載電容 |
CL |
8pF~20pF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸無源晶振的表面.
使用環境(溫度和濕度)
請?jiān)谝?guī)定的溫度范圍內使用耐高溫晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
激勵功率
在晶體單元上施加過多驅動力,會導致石英晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
抗沖擊
貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.
輻射
暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.
化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
