頻率:156.25MHZ

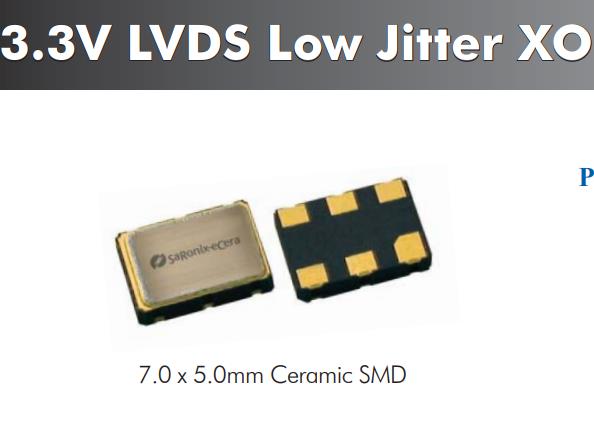

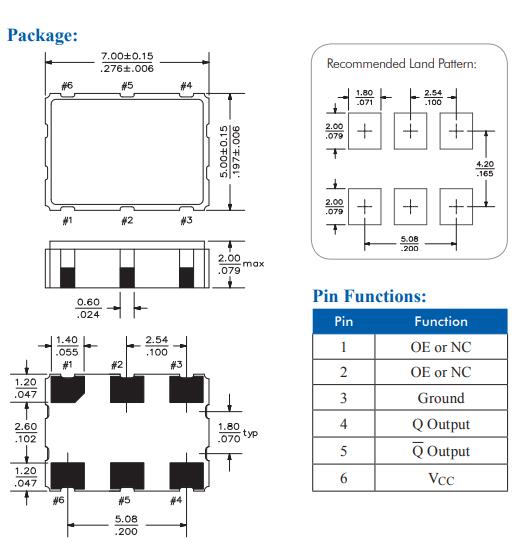

尺寸:7.0*5.0mm
7050mm-PXF620009-156.25MHZ-LVDS-Diodes,尺寸為7050mm,頻率為156.25MHZ,支持輸出LVDS,電壓3.3V,百利通亞陶晶振,臺灣進口晶振,差分晶振,有源晶振,石英差分晶振,低抖動晶振,低電壓晶振,低相位晶振,網絡設備晶振,光纖通道晶振,服務器晶振,高清視頻系統晶振,7050mm有源晶振,LVDS晶振,XO時鐘振蕩器,低PXC500011晶振,PXA000009晶振,7050mm-PXF620009-156.25MHZ-LVDS-Diodes.
PX系列OSC振蕩器是高速的理想選擇,要求低抖動的應用,包括: 1/10千兆以太網 2/4/10G光纖通道,串行連接SCSI (SAS) 服務器和存儲平臺,SONET/SDH線路卡,無源光網絡(PON)設備,高清視頻系統等領域。
7050mm-PXF620009-156.25MHZ-LVDS-Diodes,尺寸為7050mm,頻率為156.25MHZ,支持輸出LVDS,電壓3.3V,百利通亞陶晶振,臺灣進口晶振,差分晶振,有源晶振,石英差分晶振,低抖動晶振,低電壓晶振,低相位晶振,網絡設備晶振,光纖通道晶振,服務器晶振,高清視頻系統晶振,7050mm有源晶振,LVDS晶振,XO時鐘振蕩器,低PXC500011晶振,PXA000009晶振,7050mm-PXF620009-156.25MHZ-LVDS-Diodes.
PX系列OSC振蕩器是高速的理想選擇,要求低抖動的應用,包括: 1/10千兆以太網 2/4/10G光纖通道,串行連接SCSI (SAS) 服務器和存儲平臺,SONET/SDH線路卡,無源光網絡(PON)設備,高清視頻系統等領域。
7050mm-PXF620009-156.25MHZ-LVDS-Diodes 參數表
Parameter Min. Typ. Max. Units Notes | |||||||||||||||||||||
Output Frequency | 38.88 | 162 | MHz | As speci?ed | |||||||||||||||||
Supply Voltage | 2.97 | 3.3 | 3.63 | V | |||||||||||||||||
Supply Current, Enabled | 35 | 47 | mA | ||||||||||||||||||
Supply Current, Disabled | 0.03 | mA | |||||||||||||||||||
Frequency Stability | ±20 to ±50 | ppm | See Note 1 below | ||||||||||||||||||
Operating Temperature Range | --20 | +70 | °C | Commercial (standard) | |||||||||||||||||
--40 | +85 | Industrial (standard) | |||||||||||||||||||
Output Logic 0, VOL | 0.9 | 1.1 | V | ||||||||||||||||||
Output Logic 1, VOH | 1.43 | 1.6 | V | ||||||||||||||||||
Output Amplitude Differential | 500 | 900 | mV | ||||||||||||||||||
Output Load | 100Ω +5pF across the outputs | output requires termination | |||||||||||||||||||

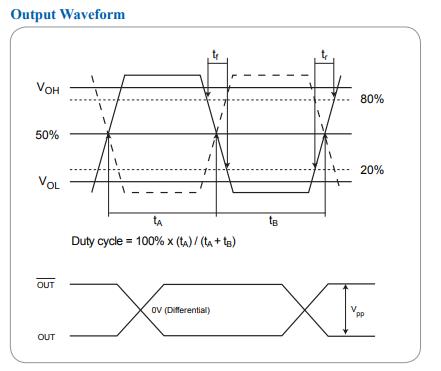

Duty Cycle | 45 | 55 | % | measured 50% of waveform | |||||||||||||||||
Rise and Fall Time | 500 | 850 | ps | measured 20/80% of waveform | |||||||||||||||||
Jitter, Phase | 0.5 | 1 | ps RMS (1- σ) | 12kHz to 20MHz frequency band | |||||||||||||||||
Jitter, Total | 25 | ps pk–pk | 100,000 random periods |
Parameter | Min. | Typ. | Max. | Units | Notes | ||||||||||||||||
Input Voltage (pin OE), Output Enable | 0.7 | V | or open | ||||||||||||||||||
Input Voltage (pin OE), Output Disable (low power standby) | 0.3 |
![]() |
Outpus disabled to Hi-Z | ||||||||||||||||||
Internal Pullup Resistance | 50 | Ω | |||||||||||||||||||
Output Disable Delay | 200 | ns | |||||||||||||||||||
Output Enable Delay | 10 | ms |
38.88至162MHz頻率范圍
采用非PLL設計時,均方根抖動小于1ps
專為標準回流和清洗而設計,技術
提供IBIS型號
無鉛且符合RoHS/綠色標準
