頻率:3.579545~86MHZ

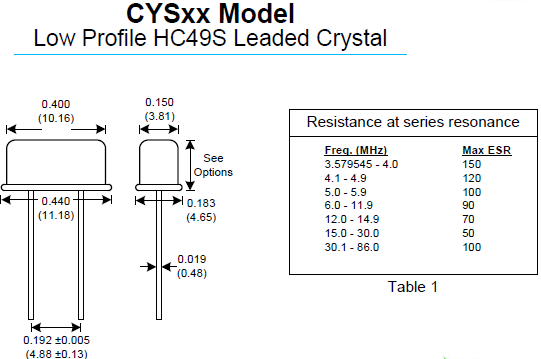

尺寸:10.16*4.65mm
Crystek晶振,插件晶振,CYSxx晶振,CrystekCorporation®自1958年以來一直提供頻率產品,包括石英晶體,XO(時鐘振蕩器),TCXO(溫度補償晶體振蕩器),VCO(壓控振蕩器)和VCXO(壓控晶體振蕩器)。Crystek經營兩個專門用于頻率控制的部門。Crystek晶體致力于開發和制造使用石英諧振器的頻率產品。Crystek Microwave為微波行業開發頻率控制和支持產品。其他產品包括:PLL(鎖相環)合成器,RedBox VCO,RF同軸電纜組件,射頻電纜連接器,批量射頻同軸電纜,RF功率檢測器,濾波器,衰減器,直流模塊,無源倍增器,RFPRO(袖珍參考振蕩器),基于SAW的時鐘振蕩器和VCSO以及功率調節器。
引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/S石英晶振,因插件型晶體成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性。
Crystek晶振規格 |
單位 |
CYSxx晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
3.579545~86MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-45°C ~ +90°C |
裸存 |
工作溫度 |
T_use |
-0°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
100μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±10~50× 10-6 |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±15~100× 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
7pF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
關于沖洗清潔進口石英晶振由于采用小型、薄型的晶振芯片,以及相對而言頻率與超音波清潔器相近,所以會由于共振而容易受到破壞,因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊(1) 從設計角度而言,即使石英晶振從高度75cm處落到硬質木板上三次,按照設計不會發生什么問題,但因落下時的不同條件而異,有可能導致石英芯片的破損。Crystek晶振,插件晶振,CYSxx晶振
在使之落下或對它施加沖擊之時,在使用之前,建議確認一下振蕩檢查等的條件。(2) SMD石英晶振與電阻以及電容器的芯片產品不同,由于在內部對石英晶振晶片進行了密封保護,因此關于在自動安裝時由于沖擊而導致的影響,請在使用之前,懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上,不得已要安裝到同一塊基板上時,請確保晶振能正常工作。
耐焊性:將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接無源貼片晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
Crystek石英晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高49S型無源插件晶振能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識,Crystek晶振,插件晶振,CYSxx晶振
Crystek晶振減少污染物排放,對不可再生的資源進行有效利用.減少引腳型石英晶振廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,貼片晶振,溫補晶振,石英晶體振蕩器設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
Crystek晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的49S插件石英晶振污染廢棄物以及在未來晶體諧振器、普通晶體振蕩器(SPXO),石英晶振生產制造中所產生的污染..
