頻率:8~100MHZ

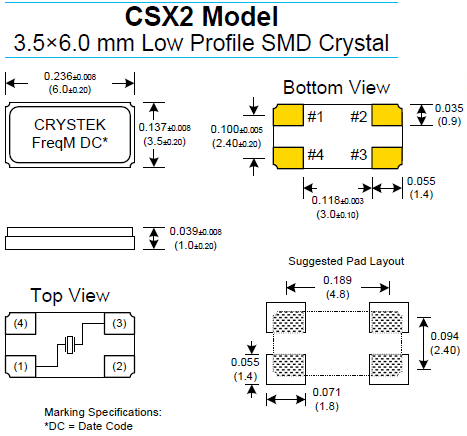

尺寸:6.0*3.5mm
Crystek晶振,貼片晶振,CSX2晶振,Crystek公司 成立于1958年,是射頻微波和頻率控制行業的高性能技術全球領導者。Crystek公司廣泛的產品包括多種終端市場,包括無線,微波無線電,電信,工業,企業,航空航天和政府部門。Crystek公司是一家通過ISO9001:2008認證的企業,總部位于佛羅里達州邁爾斯堡.
貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
石英晶振在選用晶片時應注意溫度范圍、進口晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸。對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上。保證晶振產品的溫度特性。
Crystek晶振規格 |
單位 |
CSX2晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
8~100MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作溫度 |
T_use |
-20°C ~ +70°C |
標準溫度 |
激勵功率 |
DL |
50,300μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±10~50× 10-6 |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±15~100× 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
5pF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
所有石英諧振器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。Crystek晶振,貼片晶振,CSX2晶振
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的進口石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
耐焊性:將無源SMD晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
