石英晶體振蕩器是振蕩器,其中晶振用于提供主要頻率元件。內部石英晶體的特性使振蕩器可以實現高度的頻率穩定性和精度。
一個晶體振蕩器由放大器和反饋網絡組成,選擇放大器輸出的一部分并將其返回到放大器輸入。振蕩器電路取決于兩個關鍵條件:首先,環路增益需要大于振蕩器環路周圍的損耗,或等于1。其次,環路相移必須等于0或360度。環路相位角度偏移決定了振蕩器工作的頻率。凈環相位角的變化導致振蕩器電路的輸出頻率的變化。為了最小化凈相移,在反饋回路中放置石英晶振。
選擇Crystal Oscillator:
a.操作環境在選擇晶體振蕩器時,首先應考慮設備的工作環境。應仔細考慮適用于PCB的尺寸限制,是否需要通孔或SMT器件,以及晶體振蕩器工作的溫度環境:

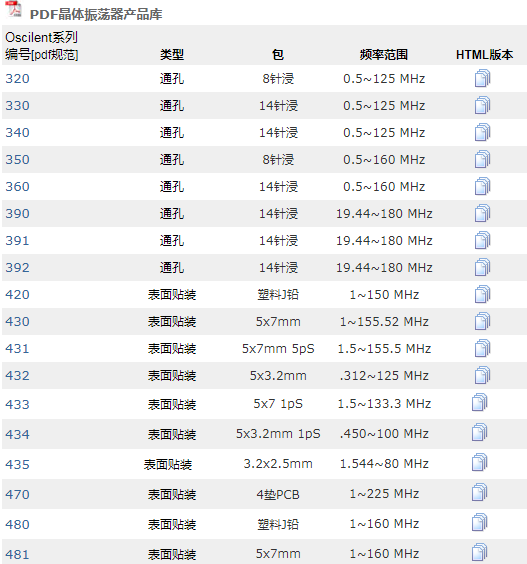

一個,選擇封裝:晶體振蕩器通孔器件最常見的工業寬標準封裝是4引腳半尺寸(Oscilent 320系列)表面貼裝器件最常見的封裝是7050貼片晶振陶瓷4焊盤器件(Oscilent 430)系列)
溫度環境:通常,工業標準工作溫度范圍為0-+70攝氏度(被認為是商業溫度),-40-+85攝氏度(被認為是工業溫度)這些常見范圍占所有可用產品的80%左右。市場。對于軍事和汽車應用中的常見用途,一些振蕩器可以設計用于更極端的條件。指定的工作溫度越高,設備的成本就越高。
b.電氣參數通常,所選的晶體振蕩器具有共同的特性,這些特性將成為行業參與者的標準特征。這些特性包括可用頻率標準,驅動電流,電容,引腳輸出等。但是,晶體振蕩器的關鍵電氣參數必須由消費者選擇:
一個,套餐:上面討論過
輸出邏輯:到目前為止,最常見的輸出邏輯是CMOS/HTML。但是,其他輸出邏輯可用,包括PECL和LVDS。
C。頻率
d。電壓:兩種最常見的工作電壓選項是3.3V(被認為是低電壓)和5.0V(被認為是標準)其他不太常見的工作電壓可用,包括1.8-3.0V的電壓。只要有可能,石英晶體振蕩器應指定為3.3V或5.0V,以最大限度地降低器件的成本和交付周期。
即 穩定性:晶體振蕩器的最標準穩定性為50ppm。穩定性最依賴于工作溫度范圍,因此,最常見的是0- +70攝氏度的50ppm。15-20ppm通常被認為是最嚴格的生產規格,但特殊的調整可能適用于更嚴格的規格。
F。工作溫度:上面討論過
G。引腳一選項:輸出使能(三態)或無連接
Oscilent Crystal公司是石英晶體振蕩器的制造商,也是全球各種應用和市場的供應商。Oscilent提供標準產品,并為內部設計人員提供定制晶體振蕩器設備。
