NDK又開大招,NT7050BC性能碾壓

來源：*** 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-01-06 18:25:46【大中小】

分享到：

NDK是一家日本晶振生產廠商,中文名叫日本電波株式會社,自成立以來致力于石英晶振產品的研究,并努力突破自身晶振生產水平;經過多年的發展,以及技術積累,現如今的NDK晶振公司可以說是實力雄厚;如今通信技術快速發展,各晶振廠家也在加快研究能夠適應5G應用的石英晶振產品.而NDK這款料號為NT7050BC的溫補晶振就恰好能夠使用與5G,網絡通信,基站等通信應用設備上,功能特性相當硬核.

NDK用于通信領域的NT7050BC是一款體積為7050mm的大體積溫補晶振,頻寬為10~40MHz,精度為±0.1ppm;它高精度的性能是它能夠應用于現今5G技術的主要原因,再一個就是溫補晶振具備根據溫度變化來調節頻率變化量的功能,這就更加確保了該款晶振的產品性能.下面我們具體來了解一下這款無線通信晶振.

1.NT7050BC貼片晶振的相關特性:

①優越的溫度特性:±0.1×10-6/-40～+105℃

②低相位噪聲特性:Typ.-97dBc/Hz@10Hz

③輸出規格:CMOS或ClippedSine

④帶有Enable/Disable功能.

⑤4個PIN腳也可對應

2.NT7050BC的規格參數書:

型名	NT7050BC
額定頻率范圍(MHz)	10～40
尺寸大(L×W×H:mm)	7.0×5.0×2.0
電源電壓[VCC](V)	+3.3±5%
消耗電流(mA)	Max.10
輸出規格	CMOS/Clippedsine
波形對稱MintoMax(%)	40～60
輸出負載條件	15pF/10kΩ//10pF
工作溫度范圍(°C)	-40～+105
儲存溫度范圍(°C)	-55～+125
頻率溫度特性	Max.±0.1×10-6
綜合頻率允許偏(*1)	Max.±4.6×10-6
Enable/Disable功能	Enable:Min.70%VCCorOPENDisable:Max.30%VCC

*1.綜合石英晶振振蕩頻率允許偏差包含頻率溫度特性、初期偏差、電源電壓頻率變動特性、負載頻率變動特性和老化率(15年).

3.NT7050BC有源晶振的規格參數:

NDK又開大招,NT7050BC性能碾壓

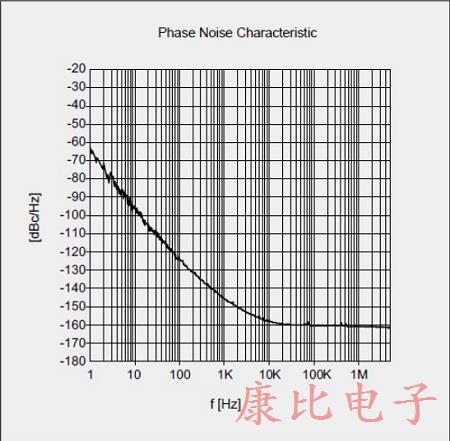

4.NT7050BC貼片晶振的相位噪聲特性圖

NDK又開大招,NT7050BC性能碾壓

可見該溫度補償晶振的性能相當優越,雖然體積比較大,但是它是應用于工業的產品,體積大對其本身的性能影響不大,最為重要的還是其高度穩定的振蕩頻率,這是通信設備穩定運行的先決條件所在.所以這款晶振產品雖然體積上有點瑕疵(體積大),但是依舊無法掩蓋其在其它性能上的優越性;這款晶振在我公司有存貨,我司從事晶振代理已多年,品質有保證,絕對原裝正品,并且能夠給客戶提供優質的解決方案,歡迎大家前來咨詢.
