Rakon瑞康5G同步解決方案
介紹
O-RAN概念正在徹底改變RAN行業，為傳統基站供應商社區之外的每個人開放生態系統。這種多供應商開放的方法鼓勵創新、健康競爭，并為所有參與者和最終用戶帶來最佳的成本效益結果。
傳統的基站架構以基帶單元（BBU）和遠程無線電頭或單元（RRH/RRU）為中心。新的5G網絡拓撲結構正在發展。無線電技術以及基帶處理和無線電功能之間的連接正在發生重大變化。職能重組為中央單位、分配單元、接入單元和RRU。根據所關注的應用程序，這些功能在不同的網絡級別上進行劃分。應用包括增強型移動寬帶（eMBB）超可靠低延遲通信（uRLLC）和大規模機器類型通信（mMTC）。
5G架構

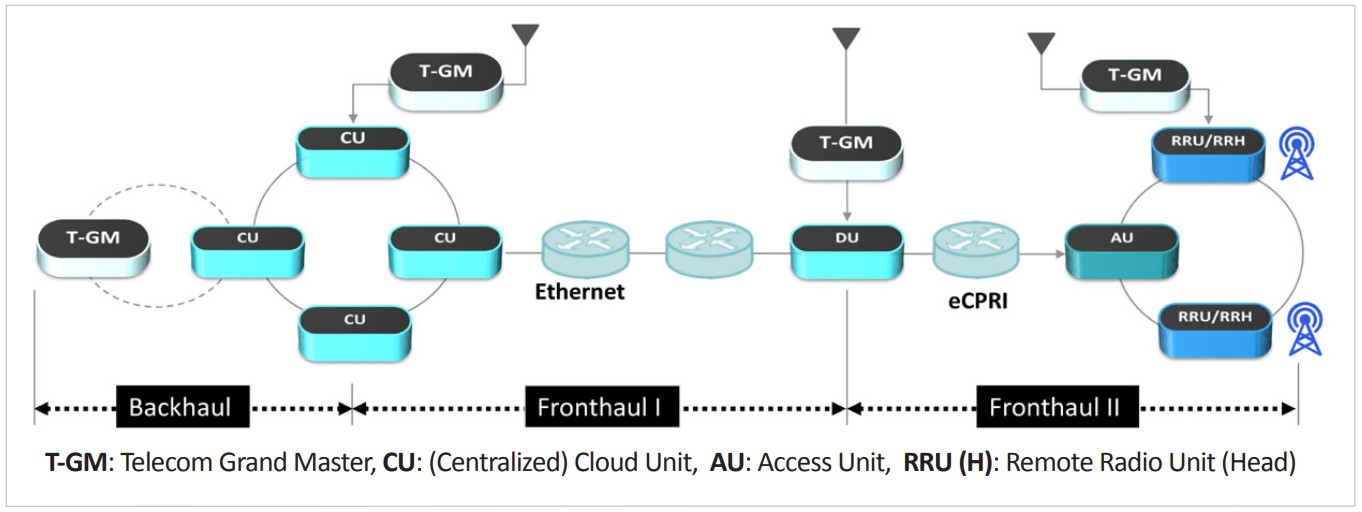

與上一代技術相比，5G網絡的同步要求非常嚴格。傳統基站和新一代基站之間的關鍵網絡架構差異在于基帶處理與無線電的解耦以及前端網絡的發展。
基于BBU和RRU的CPRI/OBSAI的物理層連接讓位給基于靈活以太網或eCPRI的連接。這種連接不僅提供了基帶和無線電單元互連的靈活性，還提供了5G架構所需的更高數據傳輸速度。BBU功能分為CU（中央單元）和DU（配電單元）。
無線電頭中的數據包同步
50ppb的頻率精度和低至130ns的時間對準誤差（TAE）是支持高級5G應用的空中接口的基本要求。新的DU/RRU連接需要BBU和RRU之間的基于分組的同步技術。固有的低分組速率和分組延遲變化要求時鐘恢復伺服系統具有低帶寬濾波和補償振蕩器的支持

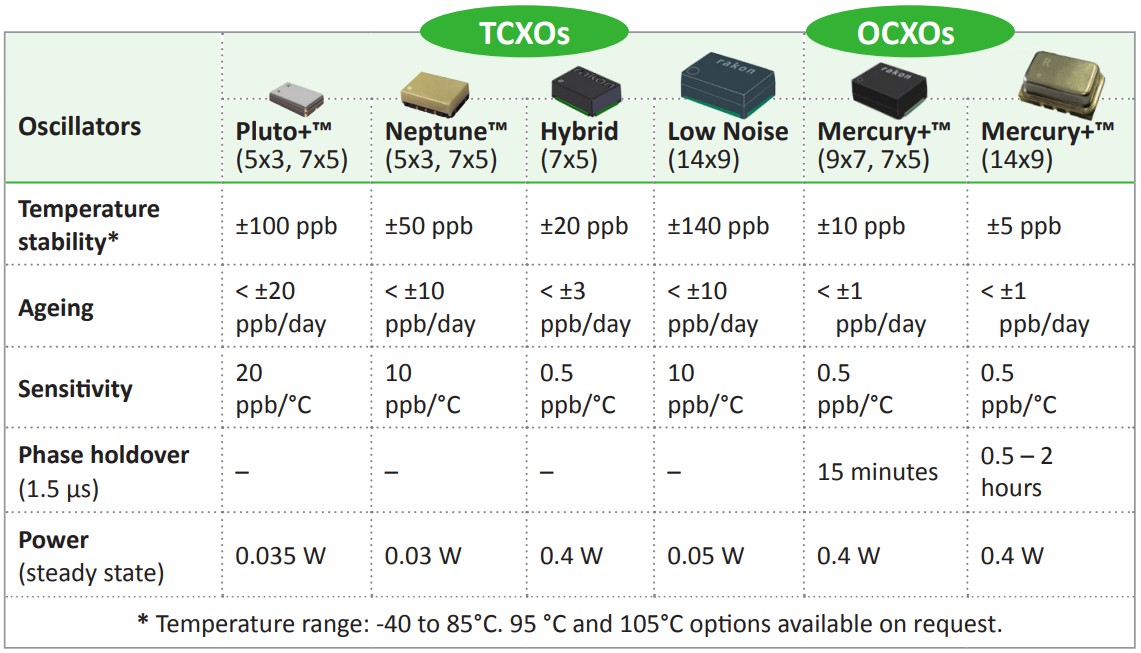

Rakon的5G RRH解決方案包括具有行業領先性能的混合TCXO和超穩定TCXO溫補晶體振蕩器?；旌鲜絋CXO提供非常低的溫度靈敏度，因此，隨溫度變化的測量速率頻率較低（0.5ppb/°C）。這一特性有助于提高低帶寬伺服系統的動態性能。拉肯海王星™ – 50 ppb溫度穩定性模擬TCXO–是同類產品中的第一個。它采用行業標準封裝，功耗低于同類解決方案。戶外無線電所要求的惡劣環境性能包括較高的工作溫度范圍（高達105°C）和較低的g靈敏度。Rakon貼片晶振TCXO還具有低溫靈敏度（10 ppb/°C），可在快速溫度變化下實現卓越的伺服性能。
超低相位噪聲VCXO
5G頻譜頻率范圍從<1到100 GHz。初步試驗專注于通常低于6GHz的頻率在可用頻譜上。這樣的頻率要求低相位噪聲參考時鐘以支持基于更高QAM速率的更高數據速率。參考時鐘相位噪聲應最小化，以減少對誤差矢量幅度（EVM）掩碼的貢獻，從而實現更高的QAM速率，從而增加帶寬。傳統的壓控晶體振蕩器（VCXO）用于過濾RF合成器中的近相位噪聲，當乘以更高階時會產生高相位噪聲。

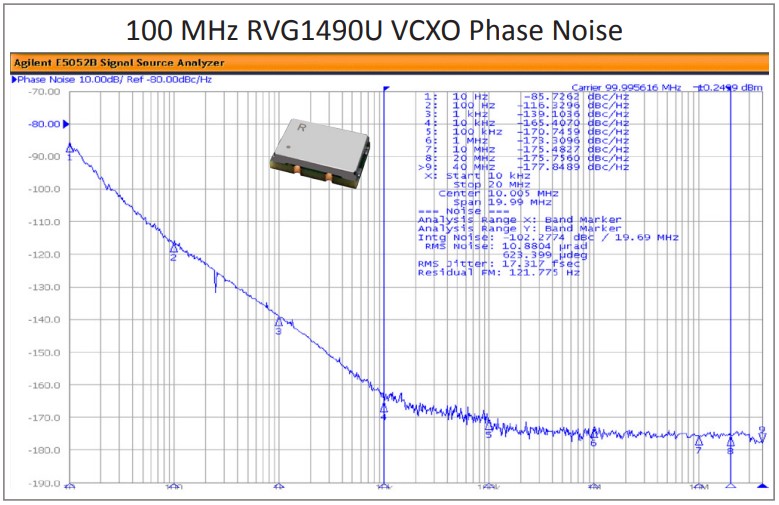

Rakon的超低噪聲VCXO（100–155 MHz）提供非常低的相位噪聲和抖動（在12 kHz–20 MHz帶寬上約為15 fs）以及低于-170 dBC/Hz的基底噪聲。這些是5G RRU的理想選擇，尤其是毫米波應用。
前部拖運同步
CD/DU設備中的同步比傳統的BBU同步技術。隨著發展基于分組的技術、諸如GNSS的多個參考選項，IEEE 1588、SyncE和其他外部參考可用于同步。Rakon晶振的參考時鐘振蕩器支持各種伺服技術，中長期保持（1-24小時）功能。

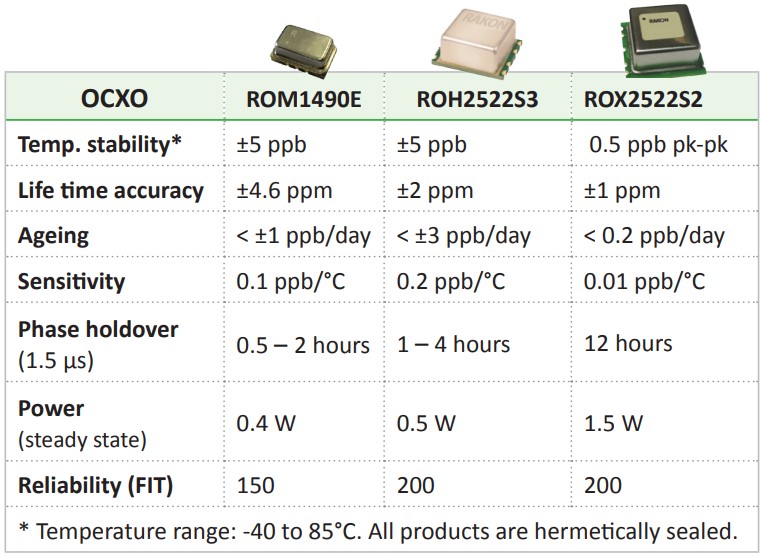

根據ITU-T標準，該標準定義了所需的同步電信邊界時鐘傳輸設備的性能類型C和D的時間誤差將低至5到15ns。支持在整個工作溫度范圍內誤差如此之低，參考值穩定時鐘是必需的。Rakon擁有一系列全面的OCXO技術，包括傳統、混合和超可靠的基于ASIC的OCXO。在整個范圍內，可實現1–50 ppb的溫度穩定性和0.2–1 ppb/天的老化性能。
DUs和電信特級時鐘的長期保持OCXO
傳統上，網絡的核心包含由原子參考時鐘支持的高端長期電信特級主時鐘。隨著同步層次結構的扁平化，電信特級大師時鐘現在被定位在網絡的邊緣。隨著這一變化，現在有了提供全球導航衛星系統連接的“邊緣”、“迷你”和“集成”特級大師，由具有有限保留能力的PTP/SyncE提供支持。

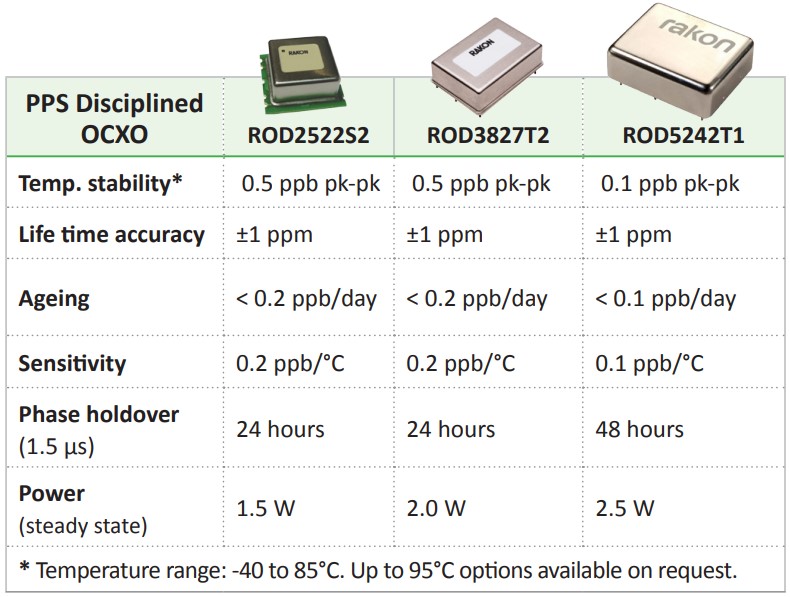

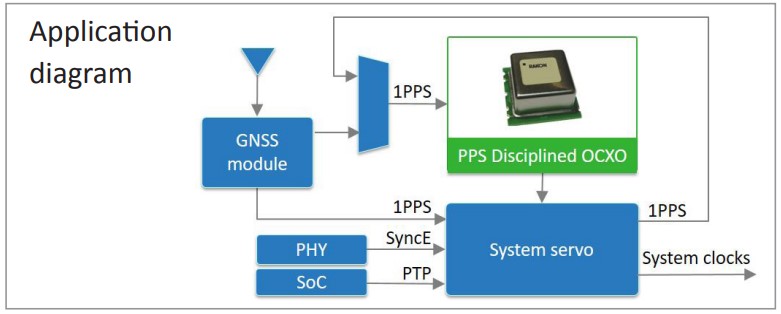

Rakon的PPS紀律OCXO晶振提供長保持時間（12–48小時內1.5µs），以支持此類電信特級大師時鐘設計。當與行業標準GNSS模塊協同工作時，PPS專業OCXO使用1PPS輸入來補償老化，從而保證定義的溫度偏移的相位誤差。
